国产一级婬乱片A片AAA图片,中文无码又大又粗又硬一级A片
亚洲国产精品99久久久久久久,无码人妻久久一区二区三区蜜桃,四川性BBB搡BBB爽爽爽小说,羞羞视频在线观看免费
進(jìn)口VIDAR 1模具鋼|一勝百VIDAR1模具鋼材供應(yīng)商 - 德松模具鋼
VIDAR 1
品 牌: |
一勝百ASSAB |
原產(chǎn)地: |
瑞典 |
規(guī) 格: |
詳見說明 |
材質(zhì)等級: |
AAA級 |
加工工藝: |
電渣重熔 |
化學(xué)成分: |
詳見鋼材成分 |
常規(guī)應(yīng)用: |
塑膠模具/壓鑄模具 |
-
瑞典一勝百ASSAB VIDAR 1 ESR是鉻鉬釩合金熱作模具鋼材,擁有良好的高溫強(qiáng)度和韌性和延展性、優(yōu)良的可加工性和拋光性、良好的硬化性能,以及硬化過程中的良好的尺寸穩(wěn)定性。一勝百VIDAR 1 ESR一般應(yīng)用在于熱作模具和塑料模具上,特別是要求有良好的韌性與高表面光潔度和拋光或紋理的塑料模具(注塑模具)上。
熱處理:

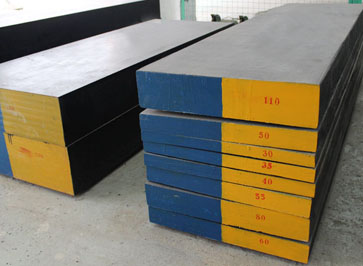

出廠狀態(tài):退火軟約185HB。顏色代碼為藍(lán)色或橙色。
軟性退火:在保護(hù)氣氛下加熱至850°C,然后以每小時10°C爐冷到650°C,再空冷。
應(yīng)力消除:模具經(jīng)過粗加工后,應(yīng)加熱到650°C,保溫兩小時后,緩慢冷卻至500°C,再空冷。
硬化:預(yù)熱溫度第一階段600-850°C, 第二階段900-1000°C. 奧氏體化溫度:990-1010°C,浸泡時間:45 - 30分鐘,浸泡時間=時間在奧氏體化溫度。
回火:依所需硬度,參照回火曲線圖選擇回火溫度?;鼗鹬辽賰纱危看位鼗鹬g,必須冷至室溫?;鼗鹬辽俦3謨尚r。在425-550°C回火兩次。
硬化及回火時的尺寸改變:淬火硬化及回火時模具受到熱應(yīng)力及組織轉(zhuǎn)變應(yīng)力的影響,會造成尺寸改變或者變形,因此通常都建議熱處理前預(yù)留足夠再加工量。模具會受到尺寸大小、設(shè)計及冷卻速度的影響,而有不同的改變,通常尺寸最大的方向會縮小,尺寸最小的方向會增大。一勝百VIDAR 1 ESR在長度、寬度和厚度方向,均建議預(yù)留0.4%的加工預(yù)留量。硬化后有良好的拋光性,研磨后拋光,可以同時使用氧化鋁或金剛石膏。
氮化及軟氮化處理:氮化及軟氮化會產(chǎn)生非常耐磨、耐腐蝕的高硬度表層、但氮化表層較脆弱,容易因機(jī)械應(yīng)力或熱應(yīng)力沖擊而裂開或剝離,滲層越厚,危險越大。氮化前模具必須硬化處理,且回火溫度必須高于氮化溫度50°C. 一般來說,離子氮化較容易控制氮勢濃度,在75%氫氣加25%氮?dú)饣旌蠚怏w中,并在480°C下做離子氮化,表層硬度可達(dá)約1000HV0.2. 亦可在氣體或鹽裕中軟氮化,滲氮和氮碳共滲表面處后會擁有一個非常耐磨損和防擦傷的表層,氮化后的表面硬度約為900 – 1100HV。
其他地區(qū)類似牌號:AISI:H11模具鋼/WNr:1.2343/JIS:SKD 6/EN:X37CrMoV5-1
-
扁料厚 |
扁料闊 |
圓料直徑 |
10mm~500mm |
50mm~600mm |
10mm~500mm |
注:鋼材規(guī)格尺寸為本公司第一批次入庫記錄,如需詳細(xì)規(guī)格參數(shù)請另行咨詢。 |
-
元素 |
碳C |
鉻Cr |
錳Mn |
硅Si |
鉬Mo |
釩V |
含量 |
0.38 |
5.0 |
0.4 |
1.0 |
1.3 |
0.4 |
成人3D动漫一区二区三区
|
国产精品久久久久久亚洲影视
|
99久久婷婷国产一区二区三区
|
亚洲精选无码av
|
国产无码精品在线观看
|
中文字幕人妻一区二区
|
亚洲一區二區三区久久久成人動漫
|
欧一美一交一配一交一交一视一频
|
性猛交AAAA片免费看蜜桃视频
|
久久精品国产精品
|
精品无人区无码乱码国产96
|
搡老熟女毛茸茸的玥户
|
国产成人无码一区二区三区
|
91成人做爰A片无遮挡直播
|
午夜福利伦伦电影理论片结婚前夜
|
偷拍另类乱岳乱亚洲乱
|
国产偷人妻精品一区 - 百度 - 百度
|
日本中文字幕在线观看
|
国产熟妇婬乱A片免费看牛牛
|
杨思敏被黑人猛烈进出
|
麻豆国产乱码精品一区二区三区
|
潮喷失禁大喷水无码樱井ZZ
|
www.jsbig.com|
91露脸熟女四川熟女在线观看
|
久久久久成人精品免费播放动漫
|
国产成人a亚洲精品无码
|
无码人妻一区二区三区蜜桃视频
|
蜜桃永久免费视频入口杨思敏
|
麻豆一级A片久久久乱码
|
91精品国产一区二区三区蜜臀
|
www.日本在线|
无码精品在线观看
|
成人性爱在线视频
|
欧美精品无码一区二区三区免费
|
国产一区在线午夜福利影片观看
|
特级婬片A片AAA毛片AA老外
|
国产伦精品一区二区三区新乡影视
|
少妇搡bbbb搡bbb|
艳妇乳肉豪妇荡乳AV无码福州市
|
97人人爽人人爽人人爽
|
91人妻人人澡人人爽人人精品导航
|
